- ✅ Изготовление по ТУ хххх-2020 и индивидуальным чертежам заказчика
- ✅ Паспорт качества и протоколы испытаний на каждое изделие
- ✅ Применение в криолитозоне (исполнение УХЛ, ХЛ до -60°C)
- ✅ Антикоррозионная защита (эпоксидная грунтовка 350 мкм + эмаль)
- ✅ Ультразвуковой контроль сварных швов (УЗК) — 100%
- ✅ Доставка по всей территории России
- ✅ Расчетный срок службы — не менее 25 лет
- ✅ Гарантия — 36 месяцев
Что такое глубинный репер? Простое объяснение
Глубинный репер — это геодезический знак, который устанавливается глубоко в грунт для контроля высотных отметок на строительных объектах. Представьте себе длинную металлическую трубу, которая вбивается в землю до твердых пород. На верхушке трубы есть специальная головка, на которую геодезисты ставят измерительную рейку. По изменениям высоты этой головки судят о том, не проседает ли грунт, не сдвигается ли трубопровод или фундамент здания.

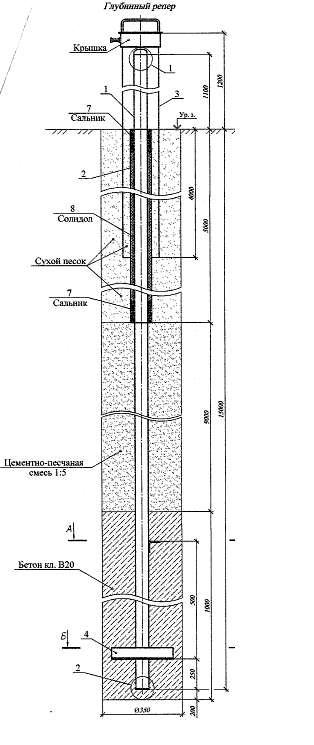

Конструкция глубинного репера РП: устройство и принцип работы
Глубинный репер РП — это сложная инженерная конструкция, состоящая из нескольких ключевых элементов, каждый из которых выполняет свою функцию. Правильное понимание устройства репера помогает правильно выбрать его параметры для конкретных условий эксплуатации.
🏗️ Основная труба (репер)
Металлическая труба диаметром 38-89 мм, погружаемая в грунт на глубину до 21 метра. В нижней части трубы устраивается анкер для улучшения смерзания с многолетнемерзлыми грунтами. Верхняя часть оснащена реперной головкой для снятия геодезических отметок.
🎯 Реперная головка
Закреплена в самой верхней части трубы. Предназначена для снятия отметок с репера. Изготавливается из нержавеющей стали по ГОСТ 5632. Обеспечивает точность центрирования ±0,5 мм.
🔧 Сальниковый блок
Металлическая труба, предназначенная для защиты репера от воздействий сил морозного пучения слоя сезонного промерзания-оттаивания грунта. Заполняется смазочными материалами (солидол, ЦИАТИМ-221, литол 24) для обеспечения свободного скольжения.
📦 Кондуктор
Ограждающая конструкция из металлической трубы большего диаметра (150-450 мм), предназначенная для защиты репера от механических повреждений и сил морозного пучения. Устанавливается со съемной защитной крышкой.
🔒 Защитная крышка
Герметичная крышка с ручкой для защиты репера от атмосферных осадков и мусора. Обеспечивает сохранность реперной головки и доступ к ней для геодезических измерений.
🛡️ Антикоррозионное покрытие
Подземная часть репера покрывается эпоксидной грунтовкой толщиной не менее 350 мкм. Надземная часть — акрил-полиуретановой эмалью для защиты от атмосферных воздействий.
📏 Анкерное устройство
В нижней части трубы для улучшения смерзания в толще многолетнемёрзлых грунтов устраивается анкер. Обеспечивает надежную фиксацию репера в грунтовом массиве.
🔩 Крепежные элементы
Болты и гайки с оцинкованным покрытием по ГОСТ 7805 и ГОСТ 5927 для сборки и крепления элементов конструкции.
Технические характеристики глубинного репера РП
| Параметр | Значение |
|---|---|
| Диаметр трубы репера, мм | 38-89 |
| Длина репера, мм | 5000 – 21000 |
| Толщина стенки трубы (для Ø более 40 мм), мм, не менее | 3,5 |
| Марка стали | Ст10, Ст20, 10Г2, 09Г2С |
| Диаметр кондуктора, мм | 150-450 |
| Длина кондуктора, мм | 1200-2500 |
| Толщина стенки кондуктора, мм, не менее | 4,0 |
| Тип антикоррозионного покрытия | Холодное цинкование (цинк ≥85%) или ЛКМ |
| Толщина покрытия, мкм, не менее | 40 |
| Точность центрирования рейки | ±0,5 мм |
| Температура эксплуатации | от -60°C до +40°C |
| Расчетный срок службы | не менее 25 лет |
| Гарантийный срок | 36 месяцев |
Условное обозначение глубинного репера
ГР-57-15-УХЛ — глубинный репер, диаметр 57 мм, длина 15 м, климатическое исполнение УХЛ.
ГР
Глубинный репер
57
Диаметр глубинного репера в мм
15
Длина глубинного репера в м
УХЛ
Климатическое исполнение (УХЛ1, ХЛ1)
Применение глубинных реперов в нефтегазовой промышленности
Глубинные реперы РП являются важнейшим элементом систем геотехнического мониторинга (ГТМ) на объектах нефтегазовой отрасли. Они обеспечивают контроль деформаций оснований в условиях криолитозоны и сложных грунтов.
🛢️ Магистральные трубопроводы
Мониторинг вертикальных деформаций нефте- и газопроводов. Контроль осадок, подъемов и боковых смещений труб. Особенно актуально для трубопроводов, проходящих через участки вечной мерзлоты.
🏗️ Кустовые площадки
Наблюдение за деформациями оснований буровых установок, устьев скважин и сопутствующего оборудования. Обеспечение устойчивости кустовых оснований в процессе бурения и эксплуатации.
🏭 Резервуарные парки
Контроль осадок резервуаров и емкостей для хранения нефти и нефтепродуктов. Предотвращение аварийных ситуаций из-за неравномерных деформаций оснований.
🏗️ Нефтегазоперерабатывающие заводы
Мониторинг деформаций оснований технологического оборудования, колонн, реакторов и других ответственных сооружений.
🌨️ Криолитозона (ЯНАО, ХМАО, Красноярский край)
Работа в условиях многолетнемерзлых грунтов. Реперы адаптированы для температур до -60°C и сложных гидрогеологических условий.
📊 Геотехнический мониторинг
В составе комплексной системы ГТМ для сбора данных о деформациях оснований, прогнозирования изменений и обеспечения промышленной безопасности.
Преимущества наших глубинных реперов РП
🏭 Собственное производство
Полный цикл изготовления на современном оборудовании в Екатеринбурге. Контроль качества на каждом этапе производства.
✅ Контроль качества
100% визуально-измерительный контроль сварных швов. Ультразвуковой контроль (УЗК) — не менее 1% швов. Каждое изделие проходит приемку ОТК.
📋 Паспорт качества
Вся продукция сопровождается паспортом качества, протоколами испытаний, сертификатами на материалы и актом приемки ОТК.
✏️ Индивидуальный подход
Изготовление по ТЗ, чертежам и расчетным нагрузкам заказчика. Возможность изготовления нестандартных размеров и конфигураций.
🛡️ Антикоррозионная защита
Холодное цинкование (цинк ≥85%) или лакокрасочное покрытие по ГОСТ 9.402. Толщина покрытия не менее 40 мкм.
🚚 Доставка по России
Отправляем продукцию во все регионы РФ. Работаем с транспортными компаниями ПЭК, Деловые Линии, СДЭК, ЖелДорЭкспедиция.
❄️ Работа в криолитозоне
Конструкции адаптированы для работы в условиях Крайнего Севера (исполнение УХЛ, ХЛ). Работа при температурах до -60°C.
📊 Геотехнический мониторинг
Реперы предназначены для прецизионного мониторинга оснований сооружений в соответствии с требованиями СТО Газпром 2-3.1-072-2006.
Установка глубинного репера: пошаговая инструкция
Правильная установка глубинного репера — залог точности геодезических наблюдений и долговечности знака. Мы выполняем монтаж под ключ в соответствии с требованиями ГОСТ 24846-2019 и СТО Газпром 2-3.1-072-2006.
1️⃣ Геодезическая разметка
Определение мест установки реперов согласно проекту геотехнического мониторинга. Привязка к осям сооружения и опорной геодезической сети.
2️⃣ Бурение скважины
Бурение скважины переменного диаметра: под репер — диаметр 200 мм, под кондуктор — диаметр 150 мм. Глубина бурения — на 0,5 м больше проектной длины репера. Контроль вертикальности бурения.
3️⃣ Подготовка репера
Очистка поверхности репера от загрязнений, обезжиривание. Нанесение эпоксидной грунтовки на подземную часть. Проверка герметичности сварных швов.
4️⃣ Заполнение скважины раствором
Перед установкой репера скважина на 1/5 заполняется цементно-песчаным раствором для обеспечения надежной фиксации анкера.
5️⃣ Установка репера
Погружение репера в скважину с контролем вертикальности (отклонение не более 2 мм/м). Труба репера обмазывается густой консистентной смазкой толщиной 0,5 мм.
6️⃣ Фиксация анкера
Для улучшения смерзания в толще многолетнемёрзлых грунтов в нижней части репера на трубу устраивается анкер. Анкер вращается до полного погружения, но не менее чем на 3 оборота.
7️⃣ Засыпка затрубного пространства
Засыпка сухим песком с послойным уплотнением до планировочной отметки. Для сальникового блока — заполнение смазочным материалом (солидол, ЦИАТИМ-221, литол 24).
8️⃣ Монтаж кондуктора
Установка ограждающего кондуктора диаметром 150-450 мм со съемной крышкой для защиты от механических повреждений и сил морозного пучения.
9️⃣ Нулевой цикл измерений
Через 10-15 дней после установки выполняется первый (нулевой) цикл измерений. Фиксируются исходные высотные отметки репера.
🔟 Маркировка и документирование
Нанесение номера контрольно-измерительной точки на защитный кондуктор. Составление паспорта и схемы расположения реперов. Подписание акта скрытых работ.
Нормативные документы для глубинных реперов
Цены на глубинные реперы РП
Стоимость глубинного репера зависит от диаметра, длины, материала и антикоррозионного покрытия. Мы предлагаем гибкую систему скидок для оптовых заказов и постоянных клиентов.
| Диаметр, мм | Длина, м | Материал | Цена, руб. (с НДС) |
|---|---|---|---|
| 38 | 5 | Сталь Ст20 | от 85 000 ₽ |
| 57 | 6 | Сталь Ст20 | от 95 000 ₽ |
| 57 | 9 | Сталь Ст20 | от 125 000 ₽ |
| 76 | 12 | Сталь 09Г2С | от 165 000 ₽ |
| 89 | 15 | Сталь 09Г2С | от 210 000 ₽ |
| 89 | 21 | Сталь 09Г2С | от 285 000 ₽ |
| Специзготовление | по требованию | Любой материал | по запросу |
