- ✅ Типы: ТМ51, ТМ52, ТМ53, ТМ54, ТМ55, ТМ56, ТМ57, ТМ58, ТМ59, ТМ60, ТМ61, ТМ62, ТМ63, ТМ64, ТМ65, ТМ66, ТМ67, ТМ68, ТМ69, ТМ70, ТМ71, ТМ72, ТМ73, ТМ74
- ✅ Напряжение: 6 кВ, 10 кВ, 20 кВ
- ✅ Материал: сталь горячекатаная С235, С255, С345
- ✅ Покрытие: горячее цинкование (80-120 мкм)
- ✅ Сварка: электродуговая, электроды Э42А
- ✅ Стандарты: альбом чертежей 27.0002, ТУ 3449-001-50371877-2015
- ✅ Комплектация: траверса, тяга, подвес, крепеж
Что такое траверсы ТМ для ВЛ?

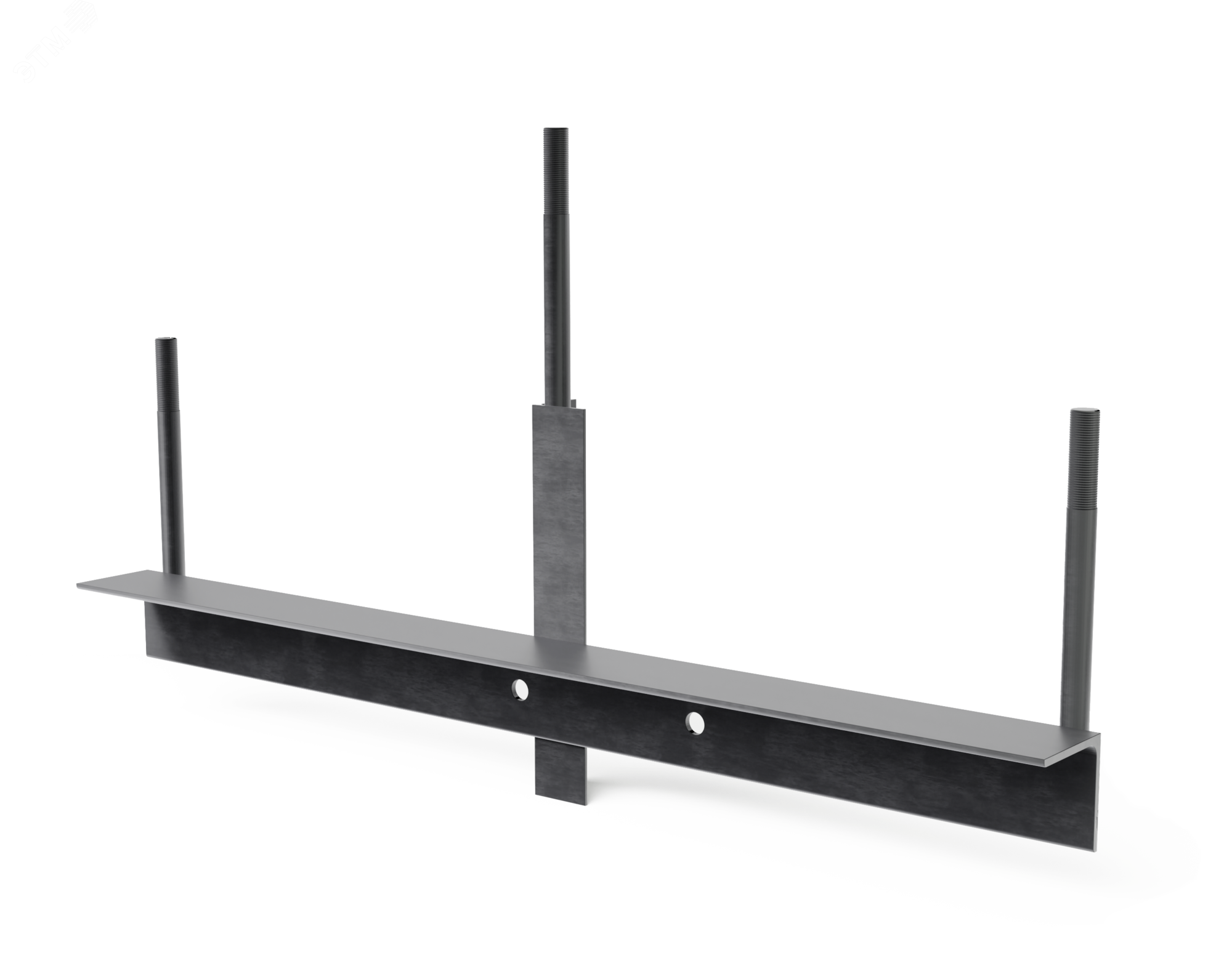

Траверсы ТМ (траверсы металлические) — это стальные конструкции, предназначенные для крепления проводов и грозотросов на железобетонных опорах воздушных линий электропередачи. Они обеспечивают необходимое расстояние между проводами разных фаз, а также между проводами и элементами опоры. Изготавливаются по альбому чертежей 27.0002, утвержденному для применения на объектах ПАО «Россети» и ПАО «ФСК ЕЭС».
Области применения
Воздушные линии 6 кВ
Распределительные сети промышленных предприятий, сельских районов, городов.
Воздушные линии 10 кВ
Магистральные и распределительные сети городского и сельского электроснабжения.
Воздушные линии 20 кВ
Современные распределительные сети с повышенной пропускной способностью.
Опоры освещения
Крепление проводов наружного освещения на железобетонных опорах.
Контактные сети
Элементы крепления в трамвайных и троллейбусных сетях.
Технические характеристики траверс ТМ
Основные параметры траверс по альбому 27.0002:
| Тип траверсы | Напряжение, кВ | Длина, мм | Масса, кг | Кол-во проводов |
|---|---|---|---|---|
| ТМ51, ТМ52 | 6 | 1500-1800 | 25-35 | 3 |
| ТМ53, ТМ54 | 10 | 1800-2200 | 30-45 | 3 |
| ТМ55-ТМ58 | 10 | 2200-2600 | 40-60 | 3 |
| ТМ59-ТМ62 | 20 | 2500-2900 | 55-75 | 3 |
| ТМ63-ТМ66 | 20 | 2900-3300 | 70-95 | 3 |
| ТМ67-ТМ70 | 20 | 3300-3700 | 90-120 | 3 |
| ТМ71-ТМ74 | 20 | 3700-4100 | 115-150 | 3 |
Конструктивные особенности
Цельносварная конструкция
Траверса состоит из двух продольных уголков, соединенных планками и раскосами в жесткую ферму. Сварка выполняется электродами Э42А с контролем качества.
Крепление к опоре
Траверса крепится к железобетонной стойке через хомут или штырь с помощью тяги и подвеса. Все элементы входят в комплект поставки.
Горячее цинкование
Все металлические элементы проходят горячее цинкование слоем 80-120 мкм, что обеспечивает защиту от коррозии на 25-30 лет.
Унификация
Траверсы унифицированы между собой. Крепежные отверстия имеют стандартные размеры для совместимости с разными типами изоляторов и арматуры.
Типы траверс по назначению
| Категория | Типы | Применение | Особенности |
|---|---|---|---|
| Промежуточные | ТМ51-ТМ60 | Для прямых участков ВЛ | Основной тип траверс |
| Анкерные | ТМ61-ТМ66 | Для ответственных узлов и углов поворота | Усиленная конструкция |
| Концевые | ТМ67-ТМ70 | Для конечных опор ВЛ | Дополнительные крепления |
| Переходные | ТМ71-ТМ74 | Для переходов через препятствия | Увеличенная длина и прочность |
Маркировка траверс ТМ
Маркировка траверс расшифровывается следующим образом:
ТМ
Траверса металлическая
Число (51-74)
Типоразмер, определяющий длину, несущую способность и напряжение
Пример: ТМ56
Траверса металлическая 56 типа, длина 2600 мм, для ВЛ 10 кВ
Преимущества траверс ТМ нашего производства
Соответствие чертежам 27.0002
Изготовление строго по альбому чертежей, утвержденному отраслевыми стандартами.
Контроль качества сварки
Все сварные соединения проходят визуальный и измерительный контроль. Выборочно — неразрушающий контроль (УЗК, капиллярный).
Полная комплектация
Траверса поставляется с крепежом, тягами и подвесами. Не требуется дополнительный подбор элементов.
Геометрическая точность
Изготовление на кондукторах обеспечивает точное совпадение отверстий и размеров.
Документация
Паспорт качества на каждую траверсу, сертификаты на материалы, протоколы сварки и цинкования.
Срок службы
При качественном горячем цинковании срок службы достигает 30-35 лет.
