- ✅ Изготовление по ГОСТ 24846-2019, ТУ и индивидуальным чертежам
- ✅ Полный контроль качества на всех этапах производства
- ✅ Паспорт качества на каждое изделие
- ✅ Профессиональный монтаж и установка на объекте
- ✅ Доставка по всей территории России
- ✅ Антикоррозионная защита для длительной эксплуатации (срок службы 20+ лет)
- ✅ Диаметр трубы 57-89 мм, длина от 1000 до 5000 мм
Что такое деформационная марка? Простое объяснение
Деформационная марка — это геодезический знак, который устанавливается на грунте, фундаменте, стене или колонне для контроля вертикальных и горизонтальных перемещений конструкций. Представьте себе небольшую металлическую трубу с шариком на конце, которая вбивается в землю или приваривается к стене. Геодезисты ставят на этот шарик специальную рейку и с помощью нивелира измеряют, на сколько миллиметров сместилась конструкция за определенный период времени. Это позволяет вовремя заметить опасные деформации зданий и сооружений и предотвратить аварии.
📏 Как это работает?
Марка жестко закрепляется на объекте наблюдения. Геодезист с помощью нивелира определяет высотную отметку марки. Сравнивая отметки во времени, вычисляют величину осадки или подъема конструкции.
🎯 Для чего нужны деформационные марки?
Для контроля безопасности зданий, мониторинга оползневых склонов, наблюдения за осадками фундаментов, контроля деформаций трубопроводов и других ответственных объектов.
⚡ Основные виды марок
Грунтовые ДМГ (заглубляются в грунт), поверхностные (крепятся на стены/колонны), трубопроводные (КДМ — крепятся на трубы хомутами) и специальные (например, "капля металла" для бетонных конструкций).
Деформационные марки для геотехнического мониторинга — полное описание
Грунтовая деформационная марка ДМГ — это специализированный геодезический знак, предназначенный для длительного мониторинга вертикальных и горизонтальных перемещений грунтовых массивов. Изделие используется для наблюдения за осадками, подъемами, сдвигами и другими деформациями грунтов на строительных площадках, оползневых склонах, в зонах вечной мерзлоты и на подрабатываемых территориях. В отличие от поверхностных марок, грунтовые марки ДМГ заглубляются в грунт и фиксируются на стабильных слоях, что обеспечивает высокую точность геодезических измерений независимо от сезонных изменений поверхности.
Технические характеристики деформационной марки ДМГ
| Параметр | Значение |
|---|---|
| Материал изготовления | Сталь Ст3, нержавеющая сталь 12Х18Н10Т (по требованию) |
| Диаметр трубы | 57 мм, 76 мм, 89 мм (стандартные), другие по чертежам |
| Длина марки | 1000 мм, 1500 мм, 2000 мм, 3000 мм (под заказ до 5000 мм) |
| Тип реперной головки | Сферическая (R=10 мм) или коническая |
| Толщина стенки трубы | 3,5 мм, 4,0 мм, 4,5 мм |
| Защитное покрытие | Эпоксидная грунтовка + акрил-полиуретановая эмаль |
| Точность центрирования рейки | ±0,5 мм |
| Срок службы | Не менее 20 лет |
| Климатическое исполнение | У1, УХЛ1 по ГОСТ 15150-69 |
| Температура эксплуатации | от -60°C до +60°C |
Области применения деформационных марок для геотехнического мониторинга
Деформационные марки являются ключевым элементом систем геотехнического мониторинга (ГТМ) на объектах нефтегазовой отрасли, строительства, гидротехники и транспорта. Они позволяют получать достоверные данные о состоянии грунтов и конструкций в режиме реального времени.
🏗️ Строительные площадки
Мониторинг осадок фундаментов зданий и сооружений. Установка марок по периметру строительной площадки позволяет контролировать деформации на всех этапах строительства.
⛰️ Оползневые склоны
Контроль подвижек грунтовых масс на потенциально опасных участках. Марки устанавливаются по профилям склона для выявления начальных признаков оползневых процессов.
🏭 Карьеры и отвалы
Наблюдение за устойчивостью откосов горных выработок и промышленных отвалов. Предотвращение обрушений и обеспечение безопасности работ.
🌊 Гидротехнические сооружения
Контроль деформаций плотин, дамб, набережных и других гидротехнических объектов. Обеспечение безопасности гидроузлов.
🛣️ Транспортные магистрали
Мониторинг осадок дорожного полотна, насыпей, мостов и путепроводов. Контроль состояния автомобильных и железных дорог.
❄️ Криолитозона (вечная мерзлота)
Наблюдение за деформациями грунтов в условиях вечной мерзлоты. Особенно актуально для объектов в ЯНАО, ХМАО, Красноярском крае.
🏭 Промышленные площадки
Контроль деформаций оснований под тяжелым оборудованием, резервуарами, эстакадами. Обеспечение промышленной безопасности.
🌍 Сейсмоопасные районы
Наблюдение за геодинамическими процессами в сейсмоактивных зонах. Прогнозирование землетрясений и оценка сейсмической опасности.
🛢️ Нефтегазовая отрасль
Мониторинг деформаций оснований кустовых площадок, трубопроводов, резервуарных парков. Соответствие требованиям СТО Газпром 2-3.1-072-2006.
🏗️ Высотное строительство
Контроль осадок высотных зданий и уникальных сооружений. Обеспечение безопасности эксплуатации небоскребов и сложных конструкций.

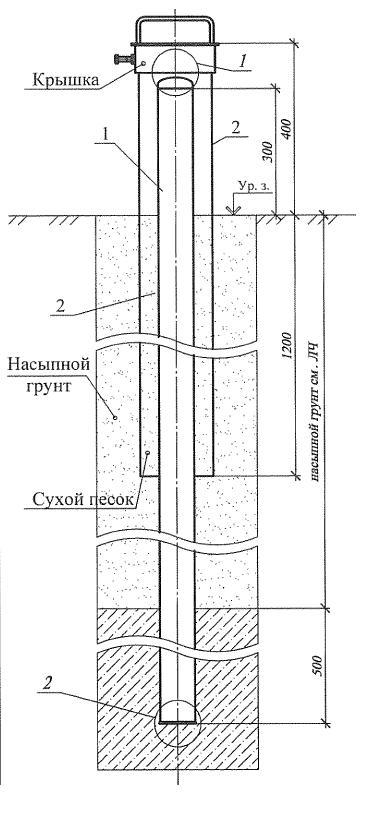

Конструктивные особенности грунтовых марок ДМГ
🔧 Герметичная конструкция
Нижняя часть трубы оборудована герметичной заглушкой, предотвращающей попадание грунта и влаги внутрь марки. Это обеспечивает долговечность и сохранность измерительной площадки.
🎯 Прецизионная головка
Реперная головка выполнена в виде сферы R=10 мм или конуса, обеспечивающих точную и воспроизводимую установку геодезической рейки. Центрирование с точностью ±0,5 мм.
🛡️ Антикоррозионная защита
Подземная часть марки покрывается эпоксидной грунтовкой (толщина не менее 350 мкм), надземная часть — акрил-полиуретановой эмалью для защиты от атмосферных воздействий.
📏 Противопучинистый кондуктор
Для защиты от сил морозного пучения марка оснащается нижним противопучинистым кондуктором и ограждающим кондуктором со съемной крышкой.
🔩 Надежное крепление
Прочное крепление в грунте за счет заглушки и песчаной подушки, обеспечивающее устойчивость марки в любых грунтовых условиях.
📝 Маркировка
Возможность нанесения номеров контрольно-измерительных точек на защитный кожух. Маркировка красной или желтой краской через трафарет.
Технология установки деформационных марок: пошаговая инструкция
Правильная установка деформационной марки — залог точности геодезических наблюдений. Мы выполняем монтаж под ключ в соответствии с требованиями ГОСТ 24846-2019 и СТО Газпром 2-3.1-072-2006.
1️⃣ Геодезическая разметка
Определение мест установки марок согласно проекту геотехнического мониторинга. Разметка осей и точек на местности.
2️⃣ Бурение скважины
Бурение скважины на проектную глубину с диаметром, превышающим диаметр марки на 100-150 мм.
3️⃣ Подготовка марки
Очистка поверхности марки от загрязнений, обезжиривание, нанесение эпоксидной грунтовки на подземную часть.
4️⃣ Установка в скважину
Погружение марки в скважину с контролем вертикальности (отклонение не более 2 мм/м).
5️⃣ Заполнение затрубного пространства
Засыпка сухим песком с послойным уплотнением до планировочной отметки. Для вечномерзлых грунтов — заполнение смазочным материалом.
6️⃣ Монтаж защитного кондуктора
Установка ограждающего кондуктора со съемной крышкой для защиты от механических повреждений и сил морозного пучения.
7️⃣ Фиксация исходных координат
Проведение геодезических измерений для определения исходных отметок и координат (нулевой цикл).
8️⃣ Маркировка и документирование
Нанесение номера контрольно-измерительной точки на защитный кожух. Составление паспорта и схемы расположения марок. Подписание акта скрытых работ.
9️⃣ Ведение мониторинга
Регулярные геодезические наблюдения с периодичностью, установленной проектом. Обработка данных, составление отчетов.
Нормативные документы для деформационных марок
ГОСТ 24846-2019
Грунты. Методы измерения деформаций оснований зданий и сооружений
ГОСТ 9.402-2004
Подготовка металлических поверхностей к окрашиванию
СП 22.13330.2016
Основания зданий и сооружений
СП 25.13330.2020
Основания и фундаменты на вечномерзлых грунтах
ГОСТ 15150-69
Климатические исполнения изделий
ГОСТ 5264-80
Ручная дуговая сварка. Соединения сварные
СТО Газпром 2-3.1-072-2006
Регламент на проведение геотехнического мониторинга
ГОСТ 31937-2011
Здания и сооружения. Правила обследования и мониторинга технического состояния
Почему выбирают наши грунтовые марки ДМГ?
🏭 Собственное производство
Изготавливаем на современном оборудовании в Екатеринбурге. Полный контроль качества на всех этапах производства.
✅ Паспорт качества
На каждое изделие предоставляется паспорт и сертификаты соответствия. Акт приемки ОТК.
✏️ Индивидуальные чертежи
Изготовим по вашим чертежам и техническим требованиям. Адаптируем конструкцию под конкретные условия эксплуатации.
📏 Высокая точность
Соблюдение геометрических параметров ±1 мм. Контроль сварных швов ультразвуком.
🚚 Доставка по России
Отправляем продукцию во все регионы РФ. Работаем с ПЭК, Деловыми Линиями, ЖелДорЭкспедицией.
🔧 Монтаж под ключ
При необходимости наши специалисты установят марки на объекте с составлением актов скрытых работ.
📊 Разработка проекта ГТМ
Спроектируем сеть геотехнического мониторинга с учетом инженерно-геологических условий вашего объекта.
⏱️ Соблюдение сроков
Изготавливаем в сроки, указанные в договоре. Отгрузка в день готовности.
Цены на деформационные марки ДМГ
Стоимость грунтовых деформационных марок зависит от диаметра, длины, материала и антикоррозионного покрытия. Мы предлагаем гибкую систему скидок для оптовых заказов и постоянных клиентов.
| Диаметр, мм | Длина, м | Материал | Цена, руб. (с НДС) |
|---|---|---|---|
| 57 | 1.0 | Сталь Ст3 | от 4 500 ₽ |
| 57 | 2.0 | Сталь Ст3 | от 6 500 ₽ |
| 76 | 2.0 | Сталь Ст3 | от 8 500 ₽ |
| 76 | 3.0 | Сталь Ст3 | от 11 500 ₽ |
| 89 | 3.0 | Сталь Ст3 | от 14 500 ₽ |
| 89 | 5.0 | Сталь Ст3 | от 21 500 ₽ |
| Специзготовление | по требованию | Нержавеющая сталь / 09Г2С | по запросу |
