Термостабилизатор грунта — что это такое?
Термостабилизатор грунта (сезонно-действующее охлаждающее устройство, СДОУ/ССГ) — это инженерное устройство на основе тепловой трубы (термосифона), предназначенное для охлаждения и сохранения многолетнемерзлых грунтов (ММГ) в стабильном состоянии. Устройство отводит тепло от грунта в атмосферу в холодный период года, предотвращая оттаивание основания и развитие деформаций зданий, трубопроводов, дорог и других сооружений в криолитозоне.
Как работает термостабилизатор грунта? Принцип действия
Принцип работы термостабилизатора грунта основан на фазовом переходе хладагента (испарение/конденсация) при естественной циркуляции, без применения насосов и внешнего энергоснабжения.
❄️ Зимний цикл (охлаждение)
При отрицательной температуре наружного воздуха (ниже -5°C) хладагент в конденсаторной секции охлаждается и конденсируется. Жидкость стекает в испарительную секцию, где испаряется, забирая тепло из грунта. Пары поднимаются вверх, цикл повторяется.
🌞 Летний цикл (отдых)
При положительной температуре наружного воздуха конденсация прекращается. Хладагент находится в газообразном состоянии в верхней части, тепло не передается обратно в грунт (эффект теплового диода).
🔄 Непрерывная работа
Цикл повторяется автоматически при каждом наступлении холодов. Система не требует обслуживания и контроля в течение всего срока службы.
🌡️ Формирование льдогрунтового цилиндра
Вокруг испарительной секции постепенно образуется зона замороженного грунта. Радиус промерзания при среднезимней температуре -15°C может достигать 1,5 м.
⚡ Пассивная система
Термостабилизатор не требует подключения к электросети, что обеспечивает экономию на эксплуатационных расходах и высокую надежность в условиях Крайнего Севера.
🔧 Долговечность
Отсутствие движущихся частей и энергопотребления обеспечивает расчетный срок службы не менее 25 лет.
Конструктивные особенности термостабилизатора грунта
🌡️ Испарительная секция (подземная)
Оребренная труба длиной 5-15 м, заглубляемая в грунт. Обеспечивает интенсивный теплосъём с поверхности вечномерзлого основания. Диаметр 57-159 мм.
❄️ Конденсаторная секция (надземная)

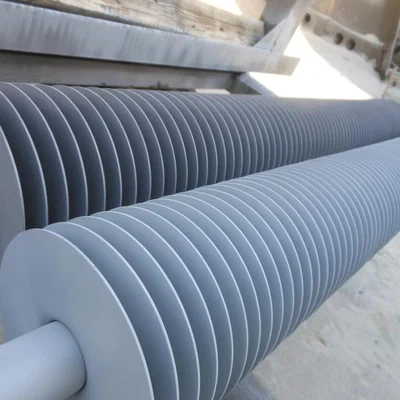

Оребренная труба высотой 2-6 м с дисковыми ребордами для максимального теплоотвода в атмосферу в холодный период.
🔧 Тепловая труба (герметичный контур)
Стальная труба с внутренним оребрением. Содержит хладагент (диоксид углерода CO₂ или аммиак NH₃). Полностью герметична.
🛡️ Антикоррозионное покрытие
Эпоксидная грунтовка + эмаль (250-350 мкм) для надземной части. Специальная защита от коррозии в агрессивных грунтах для подземной части.
🔩 Крепёжные элементы
Хомуты, кронштейны, переходники для установки и подключения к охлаждаемым конструкциям.
📏 Теплоизоляция
Теплоизоляция (минвата/ППУ) на границе сезонного промерзания для уменьшения теплопритоков сверху.
Технические характеристики термостабилизаторов грунта
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр трубы | 57 мм, 76 мм, 89 мм, 108 мм, 133 мм, 159 мм | По требованию до 325 мм |
| Толщина стенки трубы | 4,0 мм, 5,0 мм, 6,0 мм | По расчёту |
| Длина испарительной секции (L₁) | 5 – 15 м | Под проект, до 25 м |
| Длина конденсаторной секции (L₂) | 2 – 6 м | Под проект |
| Материал трубы | Сталь 20, 09Г2С, нержавеющая сталь | По требованию |
| Хладагент | Диоксид углерода (CO₂) или аммиак (NH₃) | Экологически безопасен |
| Температура эксплуатации | от -60°C до +40°C | Климатическое исполнение УХЛ1, ХЛ1 |
| Теплосъём с 1 м трубы | 50 – 150 Вт/м | Зависит от грунта и ΔT |
| Радиус промерзания | до 1,5 м | При среднезимней температуре -15°C |
| Расчётный срок службы | не менее 25 лет | — |
| Гарантийный срок | 36 месяцев | с момента отгрузки |
Где применяются термостабилизаторы грунта?
🏗️ Фундаменты зданий и сооружений
Стабилизация оснований жилых и промышленных зданий в криолитозоне. Предотвращение осадки и деформаций.
🛣️ Автомобильные и железные дороги
Охлаждение земляного полотна дорог в районах распространения многолетнемерзлых грунтов (БАМ, дорога «Амур»).
🛢️ Нефтегазовые объекты
Основания резервуаров, насосных станций, факельных систем, кустовых площадок. Особенно актуально для объектов ПАО «Газпром» и «Роснефть».
🔧 Магистральные трубопроводы
Охлаждение грунта вокруг магистральных и промысловых трубопроводов для предотвращения оттаивания (например, «Сила Сибири»).
✈️ Аэродромы и ВПП
Стабилизация грунтов оснований взлётно-посадочных полос в северных регионах.
🏭 Промышленные объекты
Основания технологических эстакад, ЛЭП, буровых установок и другого оборудования в криолитозоне.
🌡️ Геотехнический мониторинг
В составе комплексной системы ГТМ для контроля температурного режима грунтов.
🏗️ Гидротехнические сооружения
Стабилизация оснований плотин, дамб и других гидротехнических объектов в зоне вечной мерзлоты.
Почему выбирают термостабилизаторы грунта от Сальник-Урал?
⚡ Пассивная система охлаждения
Не требует подключения к электросети и обслуживания. Экономия на эксплуатационных расходах до 100% по сравнению с активными системами.
❄️ Эффективность в суровых условиях
Работоспособность при температурах наружного воздуха до -60°C. Соответствие стандартам ПАО «Газпром» и «Роснефть».
🔧 Собственное производство в РФ
Полный цикл изготовления в Екатеринбурге. Импортозамещение, короткие сроки поставки (от 14 дней).
📐 Индивидуальный расчёт
Проектирование под конкретные инженерно-геологические условия. Подбор диаметра, длины и количества ССГ.
📋 Сертификация и паспортизация
Паспорт качества, сертификаты соответствия, акт приёмки ОТК. Прохождение неразрушающего контроля сварных швов (УЗК 100%).
🔧 Монтаж под ключ
Установка на объекте нашими специалистами. Опыт работы в условиях Крайнего Севера — с 2005 года.
🛡️ Антикоррозионная защита
Эпоксидная грунтовка (250-350 мкм) + акрил-полиуретановая эмаль. Холодное цинкование (цинк ≥85%) по требованию.
⏱️ Соблюдение сроков
Изготавливаем и монтируем в сроки, указанные в договоре. Отгрузка в день готовности.
Установка термостабилизатора грунта: пошаговая инструкция
Правильная установка термостабилизатора — залог эффективной работы системы термостабилизации на весь срок службы.
1️⃣ Геотехнические изыскания и проектирование
Проведите инженерно-геокриологические изыскания: определите тип грунта, температуру, глубину сезонного оттаивания. Выполните теплотехнический расчёт для определения необходимого количества ССГ, их диаметра и длины.
2️⃣ Разметка мест бурения
Нанесите на местности точки установки термостабилизаторов согласно проекту. Шаг между ССГ обычно составляет 2-5 м. Учитывайте расположение существующих коммуникаций.
3️⃣ Бурение скважин
Выполните бурение скважин диаметром на 100-150 мм больше наружного диаметра ССГ. Глубина скважины должна соответствовать длине испарительной секции + 0,5 м. Контролируйте вертикальность бурения (отклонение ≤ 5 мм/м).
4️⃣ Очистка скважин и приготовление раствора
Очистите скважины от бурового шлама. Приготовьте цементно-бентонитовый раствор (ЦБР) для обеспечения теплового контакта между ССГ и грунтом.
5️⃣ Заливка теплопроводящего раствора
Залейте приготовленный раствор в скважину на 1/3 глубины для обеспечения плотного контакта испарительной секции со стенками скважины.
6️⃣ Погружение термостабилизатора
Опустите ССГ в скважину с помощью крана или буровой установки. Контролируйте вертикальность погружения (отклонение ≤ 5 мм/м). Погружайте до проектной отметки.
7️⃣ Фиксация и центрирование
Зафиксируйте верхнюю часть термостабилизатора временными распорками до затвердевания раствора. Обеспечьте соосность ССГ и скважины.
8️⃣ Доливка раствора и ожидание
Долейте раствор до проектного уровня. Выдержите технологическую паузу 24-48 часов для схватывания цементно-бентонитового раствора.
9️⃣ Крепление конденсаторной секции
Установите кронштейны и хомуты на опору. Закрепите надземную (конденсаторную) часть ССГ. Обеспечьте свободный доступ воздуха к оребрению.
🔟 Теплоизоляция оголовка
Установите теплоизоляцию (минвата 100 мм или ППУ-скорлупа) на границе сезонного промерзания для предотвращения теплопритоков сверху.
1️⃣1️⃣ Пусконаладочные работы
При наступлении отрицательных температур (ниже -5°C) проверьте запуск циркуляции хладагента. Запишите начальные показания термометрических датчиков.
1️⃣2️⃣ Мониторинг температурного режима
Проводите регулярные замеры температуры грунта (не реже 2 раз в год). Сравнивайте фактические температуры с расчётными.
