- ✅ Изготовление по ГОСТ 25358-2020 и ТЗ заказчика
- ✅ Диаметр обсадной трубы: 57 мм (стандарт), 76 мм, 89 мм (усиленная)
- ✅ Толщина стенки: 4,0–5,0 мм (сталь 20, 09Г2С, 12Х18Н10Т)
- ✅ Длина скважины: 2 000 – 12 000 мм (индивидуально)
- ✅ Диапазон измерений: от -50°C до +50°C
- ✅ Погрешность измерений: не более 0,1°C (ГОСТ 25358-2020)
- ✅ Полная антикоррозионная защита (эпоксидная грунтовка 250-350 мкм + эмаль)
- ✅ Паспорт качества, сертификаты, акт приёмки ОТК
- ✅ Монтаж под ключ на объектах нефтегазодобычи
- ✅ Доставка во все регионы РФ (включая Крайний Север)
Назначение и роль в геотехническом мониторинге (ГТМ)
Термометрическая скважина ТС-57 — ключевой элемент системы геотехнического мониторинга (ГТМ), предназначенный для долговременного (многолетнего) контроля температурного режима грунтов основания. В нефтегазовой отрасли термометрические скважины устанавливаются на месторождениях в зоне распространения многолетнемерзлых грунтов (ММГ) для наблюдения за их температурной динамикой.
Данные с термометрических скважин позволяют:
• прогнозировать осадки фундаментов опор трубопроводов, резервуаров и технологических эстакад;
• своевременно выявлять зоны оттаивания и принимать меры по стабилизации грунтов (установка сезонно-действующих охлаждающих устройств — СДОУ);
• оценивать эффективность тепловой изоляции и соблюдение принципов использования ММГ по I принципу (сохранение в мерзлом состоянии).
Термометрическая скважина используется как на этапе строительства, так и в процессе эксплуатации объектов капитального строительства в криолитозоне. Особенно востребована на объектах ПАО «Газпром», «Роснефть» и других нефтегазовых компаний при реализации проектов в Ямало-Ненецком автономном округе, Красноярском крае, Республике Саха (Якутия) и на других территориях Крайнего Севера.
🏗️ Контроль осадок фундаментов
Прогнозирование вертикальных деформаций оснований опор трубопроводов, резервуаров и эстакад на основе температурных данных.
❄️ Мониторинг криолитозоны
Наблюдение за температурным режимом многолетнемерзлых грунтов для предотвращения оттаивания и деформаций.
🔧 Оценка эффективности СДОУ
Контроль работы сезонно-действующих охлаждающих устройств (термостабилизаторов грунта) по данным температуры.
📊 Соблюдение I принципа ММГ
Обеспечение сохранения грунтов в мерзлом состоянии в соответствии с СП 25.13330.2020.
🔬 Геокриологические исследования
Сбор данных для научных и инженерных изысканий в области мерзлотоведения.
📌 Быстрые ссылки для заказа
Для быстрого оформления заказа, получения точной цены или ознакомления с производством перейдите на специализированные страницы:
🛒 Купить термометрическую скважину
Оформите заказ на термометрическую скважину ТС-57 с доставкой по всей России. → Перейти к оформлению
💰 Точная цена
Получите индивидуальный расчёт стоимости термометрической скважины под ваш проект. → Узнать цену
🏭 Производство термометрических скважин
📄 Технические условия (ТУ)
Ознакомьтесь с полным перечнем требований к изготовлению и поставке. → Читать ТУ

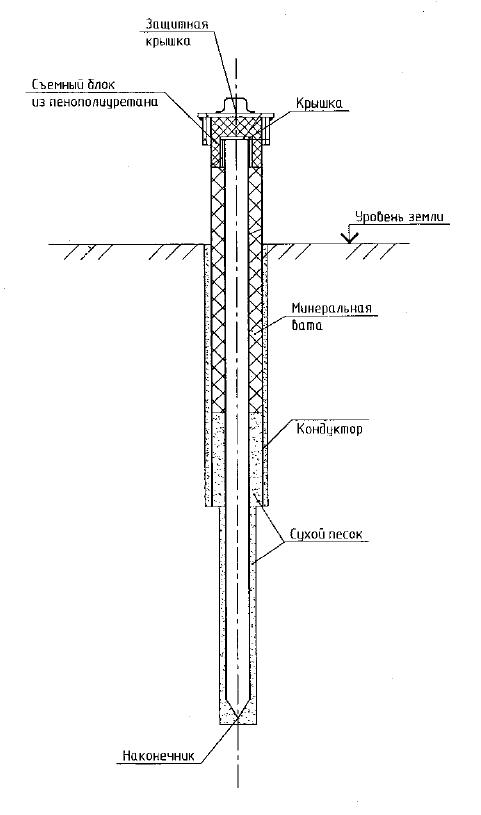

Конструкция термометрической скважины ТС-57
Конструкция термометрической скважины типа ТС-57 представляет собой металлическую трубу (обсадную колонну) с герметично заглушенным нижним концом и съемной крышкой в верхней части. Внутри трубы размещается термокоса (герметичный кабель с датчиками температуры) или ручной термометр.
Наличие выступающих частей (подтеков сварки, задиров, грата) во внутренней полости трубы не допускается для обеспечения свободного прохода измерительного зонда. Для защиты от повреждений, коррозии и сил морозного пучения скважина оборудуется ограждающим кондуктором (металлическая труба большего диаметра) с выводом над поверхностью земли не менее чем на 1,1 м от планировочной отметки.
**Ключевые конструктивные элементы:**
• **Обсадная труба** — стальная труба Ø57 мм с толщиной стенки 4,0 мм (Ст20, 09Г2С, нержавейка). Внутренний канал — строго гладкий, без заусенцев.
• **Герметичный наконечник** — днище толщиной 6-8 мм, приваренное сплошным швом (контроль герметичности пневмоиспытанием 0,5 МПа).
• **Съемная крышка** — резьбовая или фланцевая крышка с уплотнительным кольцом (силикон/морозостойкая резина).
• **Ограждающий кондуктор** — труба Ø89×4.5 мм, высота над поверхностью — 1,1 м (защита от наезда техники и пучения).
• **Термокоса** (по требованию) — кабель с термодатчиками (PT-100, DS18B20) с шагом 0.5-2.0 м.
• **Антикоррозионное покрытие** — эпоксидная грунтовка (250-350 мкм) + акрил-полиуретановая эмаль (2 слоя).
📏 Обсадная труба
Стальная труба Ø57×4.0 мм (Ст20, 09Г2С, нержавейка). Внутренний канал — строго гладкий, без заусенцев.
🔒 Герметичный наконечник
Днище толщиной 6-8 мм, приваренное сплошным швом (контроль герметичности пневмоиспытанием 0,5 МПа).
🔧 Съемная крышка
Резьбовая или фланцевая крышка с уплотнительным кольцом (силикон/морозостойкая резина).
🛡️ Ограждающий кондуктор
Труба Ø89×4.5 мм, высота над поверхностью — 1,1 м (защита от наезда техники и пучения).
🌡️ Термокоса (по требованию)
Кабель с термодатчиками (PT-100, DS18B20) с шагом 0.5-2.0 м. Диапазон -50…+50°С.
🎨 Антикоррозионное покрытие
Эпоксидная грунтовка (250-350 мкм) + акрил-полиуретановая эмаль (2 слоя).
Технические характеристики термометрической скважины ТС-57
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр обсадной трубы | 57 мм (стандарт); 76 мм, 89 мм (усиленная) | По требованию заказчика |
| Толщина стенки трубы | 4,0 мм; 4,5 мм; 5,0 мм | Зависит от глубины и нагрузок |
| Длина скважины (L) | 2 000 – 12 000 мм | Индивидуально под проект ГТМ |
| Диаметр кондуктора | 89 мм (стандарт); 108 мм, 146 мм | Для защиты от пучения |
| Высота кондуктора над землёй | 1 100 мм (не менее) | По СП 25.13330.2020 |
| Глубина установки датчиков | Индивидуально (шаг от 0,5 м) | По проекту ГТМ |
| Диапазон измерений | от -50 °C до +50 °C | Для криолитозоны |
| Погрешность измерений | не более 0,1 °C | По ГОСТ 25358-2020 |
| Материал трубы | Сталь 20, 09Г2С, 12Х18Н10Т | По требованию заказчика |
| Антикоррозионное покрытие | Эпоксидная грунтовка (250-350 мкм) + эмаль | Срок службы 25+ лет |
| Климатическое исполнение | УХЛ1, ХЛ1 (до -60 °C) | Для Крайнего Севера |
| Расчетный срок службы | не менее 25 лет | Гарантия — 36 месяцев |
Технология установки термометрической скважины
Установка термометрической скважины выполняется в строгом соответствии с проектом геотехнического мониторинга и требованиями СП 25.13330.2020, ГОСТ 25358-2020. Работы выполняются специализированной организацией с использованием буровой техники. Ниже представлена пошаговая инструкция по монтажу термометрической скважины ТС-57.
1. Бурение скважины
Бурение скважины переменного диаметра: под кондуктор — Ø 120-150 мм, под обсадную трубу — Ø 80-90 мм. Глубина бурения — на 0,5 м больше проектной длины термометрической скважины.
2. Установка ограждающего кондуктора
Погружение трубы Ø89 мм с нанесённым антикоррозионным покрытием на глубину 1,5-2,0 м от планировочной отметки. Вертикальность — отклонение ≤ 2 мм/м.
3. Монтаж обсадной трубы
Установка трубы Ø57 мм с контролем вертикальности (отклонение ≤ 2 мм/м). Герметизация нижнего конца — приварка днища сплошным швом с контролем герметичности.
4. Тампонаж затрубья
Заполнение межтрубного пространства цементно-песчаным раствором (ЦПС) до глубины 2 м от поверхности для фиксации кондуктора и изоляции от поверхностных вод.
5. Теплоизоляция и обратная засыпка
Засыпка затрубного пространства выше тампонажной зоны сухим песком с послойным уплотнением. Установка теплоизоляции (минвата 50 мм) в устье скважины.
6. Подрезка и установка крышки
Срезка трубы на высоте 1,1 м от поверхности. Нарезка резьбы, установка съемной герметичной крышки с уплотнительным кольцом.
7. Монтаж термокосы (по требованию)
Погружение термокосы на проектную глубину. Фиксация оголовка и подключение к системе сбора данных (логгеру). Проверка работоспособности датчиков.
Нормативные документы и стандарты
Термометрические скважины ТС-57 изготавливаются и устанавливаются в строгом соответствии с требованиями следующих нормативных документов:
Технические условия
Ознакомьтесь с полным перечнем требований к изготовлению и поставке термометрических скважин в разделе Технические условия на термометрические скважины.
Ключевые преимущества для нефтегазовой отрасли
Термометрические скважины ТС-57 специально разработаны для использования в условиях Крайнего Севера и на объектах нефтегазовой отрасли. Конструкция и материалы обеспечивают надёжную работу в самых суровых климатических условиях.
❄️ Криолитозона и северное исполнение
Конструкция адаптирована для работы в условиях Крайнего Севера (УХЛ1, ХЛ1, до -60°С). Морозостойкие уплотнения, спецстали, устойчивые к хрупкому разрушению.
📈 Прогнозирование осадок фундаментов
Регулярный замер температур позволяет по математической модели (МКЭ) прогнозировать оттаивание грунтов под опорами и своевременно принимать меры по стабилизации (установка СДОУ).
🔧 Совместимость с АСГМ
Возможность установки цифровых термокос с интерфейсом RS-485 (Modbus) для интеграции в автоматизированные системы геотехнического мониторинга (АСГМ).
📊 Контроль принципов использования ММГ
Обеспечение соблюдения I принципа (сохранение грунтов в мерзлом состоянии) для объектов капитального строительства ПАО «Газпром», «Роснефть» и других компаний.
🔬 Геокриологические исследования
Сбор данных для научных и инженерных изысканий в области мерзлотоведения. Позволяет накапливать статистику для прогнозирования изменений климата и состояния грунтов.
🛡️ Высокая коррозионная стойкость
Многослойное антикоррозионное покрытие (эпоксидная грунтовка 250-350 мкм + эмаль) обеспечивает защиту в агрессивных грунтах и атмосфере промышленных зон.
🏭 Собственное производство
Полный цикл изготовления на собственном производстве в Екатеринбурге. Контроль качества на всех этапах. Паспорт качества на каждое изделие.
🚚 Доставка по всей России
Отправляем продукцию во все регионы РФ, включая Крайний Север, Ямал, Таймыр, Чукотку. Работаем с транспортными компаниями и северным завозом.
Часто задаваемые вопросы о термометрических скважинах
Часто задаваемые вопросы
Отзывы наших клиентов о термометрических скважинах
Комплексные услуги по геотехническому мониторингу
Мы предлагаем полный цикл услуг по геотехническому мониторингу — от проектирования до сдачи объекта в эксплуатацию. Наши специалисты имеют многолетний опыт работы на объектах нефтегазовой отрасли в условиях Крайнего Севера.
📐 Проектирование сети ГТМ
Разработка схемы размещения термометрических скважин и деформационных марок под ваше сооружение. Расчёт количества и глубины скважин, шага установки датчиков. Согласование с заказчиком и надзорными органами.
🔨 Изготовление и поставка
Изготовление термометрических скважин по вашим чертежам и техническому заданию. Полный контроль качества. Паспорт качества на каждое изделие. Доставка по всей России.
🔧 Монтаж под ключ
Бурение скважин, установка обсадных труб и кондукторов, тампонаж, монтаж термокос, подключение к системам сбора данных. Нулевой цикл измерений. Составление актов скрытых работ.
📊 Мониторинг и аналитика
Периодические замеры температуры, обработка данных, подготовка отчётов и прогнозов развития геокриологических процессов. Ведение геотехнического паспорта (ГТП) объекта.
🔬 Лабораторные исследования
Определение теплофизических свойств грунтов, анализ проб воды, лабораторные исследования образцов грунта для уточнения расчётных моделей.
📄 Сопроводительная документация
Оформление всей необходимой документации: паспорта на оборудование, акты скрытых работ, акты приёмки, геотехнический паспорт объекта. Помощь в прохождении экспертизы.
Связанное оборудование для геотехнического мониторинга
Для комплексного геотехнического мониторинга мы также предлагаем следующее оборудование:
📍 Деформационные марки
Грунтовые и трубопроводные деформационные марки для контроля осадок и сдвигов. Устанавливаются на фундаменты, стены, колонны и трубопроводы.
📍 Глубинные реперы
Глубинные геодезические реперы для контроля деформаций оснований сооружений на глубине до 21 м. Используются в условиях криолитозоны и сложных грунтах.
🌡️ Термостабилизаторы грунта (СДОУ)
Сезонно-действующие охлаждающие устройства для сохранения многолетнемерзлых грунтов в стабильном состоянии. Пассивная система охлаждения без энергопотребления.
🔧 Логгеры и системы сбора данных
Автоматические системы сбора и передачи данных для дистанционного мониторинга. Подключение к АСУ ТП. Работа в автономном режиме до 1 года.
📊 Программное обеспечение
Специализированное ПО для обработки и визуализации данных геотехнического мониторинга. Построение графиков, отчётов, прогнозных моделей.
