- ✅ Изготовление по СП 155.13130.2014 и ГОСТ Р 53330-2022
- ✅ Перфорация отверстий Ø4 мм, шаг 197 мм, угол 60° к поверхности
- ✅ Полный контроль качества на всех этапах производства
- ✅ Паспорт изделия и сертификаты на материалы
- ✅ Поставка готового комплекта или монтаж "под ключ"
- ✅ Доставка по всей территории России и СНГ
- ✅ Материалы: сталь 20, 09Г2С (по требованию — нержавеющая сталь)
- ✅ Срок службы — не менее 25 лет
Кольца орошения для резервуаров — что это такое?

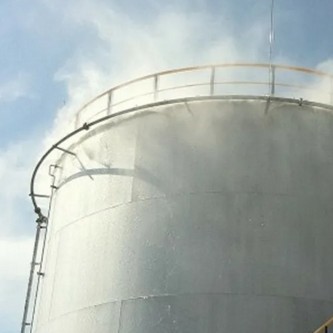

Кольца орошения (система водяного охлаждения В2) — это специализированное противопожарное оборудование, предназначенное для защиты вертикальных стальных резервуаров (РВС) от теплового воздействия при пожаре. Система формирует непрерывную водяную завесу на стенках резервуара, отводя тепло и предотвращая прогревание металлоконструкций до критических температур, что позволяет сохранить прочность стенок и избежать разгерметизации.
Принцип работы колец орошения для резервуаров
При срабатывании системы пожарной сигнализации или вручную, вода из проектируемой сети противопожарного водопровода поступает в кольца орошения. Через перфорацию в трубопроводе под определенным углом создается равномерная водяная пленка, охватывающая всю орошаемую поверхность стенок резервуара.
💧 Подача воды
Вода подается из сети противопожарного водопровода под рабочим давлением до 1,0 МПа через задвижки с ручным или автоматическим управлением.
🌊 Формирование водяной завесы
Через отверстия диаметром 4 мм с шагом 197 мм вода под углом 60° направляется на стенку резервуара, создавая сплошную водяную пленку.
🔥 Охлаждение стенок
Водяная завеса отводит тепловой поток от пламени, предотвращая прогрев металла до критических температур (более 500°C).
🛡️ Защита конструкции
Охлаждение позволяет сохранить прочностные характеристики стали и предотвратить разгерметизацию резервуара.
Кольца орошения для резервуаров: типы и применение
Кольца орошения применяются для всех типов вертикальных стальных резервуаров (РВС), используемых для хранения нефти, нефтепродуктов и других легковоспламеняющихся жидкостей.
🏭 Резервуары РВС
Для резервуаров РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000 и других типоразмеров. Количество колец зависит от высоты резервуара.
⛽ Нефтебазы и НПЗ
Обустройство резервуарных парков нефтебаз, нефтеперерабатывающих заводов и терминалов.
⚠️ ЛВЖ и ГЖ
Защита резервуаров для хранения легковоспламеняющихся и горючих жидкостей.
🏗️ Склады ГСМ
Противопожарная защита складов горюче-смазочных материалов.
🔧 Реконструкция
Модернизация существующих резервуаров для приведения в соответствие с требованиями пожарной безопасности.
Конструктивные особенности колец орошения
Кольца орошения для резервуаров РВС изготавливаются в строгом соответствии с нормативными требованиями и обеспечивают надежную противопожарную защиту.
📏 Материал трубопровода
Сталь 20 или сталь 09Г2С по ГОСТ 8732-78 (бесшовные трубы) или ГОСТ 10704-91 (электросварные). По требованию — нержавеющая сталь.
🔧 Диаметр трубопровода
Определяется гидравлическим расчетом, обычно 50-100 мм, в зависимости от требуемого расхода воды и высоты резервуара.
⚙️ Перфорация (отверстия)
Диаметр отверстий — 4 мм, шаг между отверстиями — 197 мм, что обеспечивает равномерность орошения по всей поверхности.
📐 Угол направления
Отверстия направлены вниз под углом 60° к орошаемой поверхности для создания сплошной водяной завесы.
🔩 Количество секций
Для РВС-400 — 2 кольца (верхнее и нижнее). Для резервуаров большей высоты — 3-4 кольца. Секционное исполнение обеспечивает охлаждение части периметра.
🛡️ Защитное покрытие
Огнезащитная и антикоррозионная обработка: эпоксидная грунтовка + акрил-полиуретановая эмаль. Климатическое исполнение У1, УХЛ1 по ГОСТ 15150-69.
🔩 Крепление к резервуару
Кольца крепятся к стенкам резервуара через листовые накладки со скругленными углами с обваркой по замкнутому контуру.
📋 Документация
Паспорт изделия, сертификаты на материалы, руководство по эксплуатации, акт приемки ОТК.
Технические характеристики колец орошения для РВС
| Параметр | Значение / Описание |
|---|---|
| Объект применения | Резервуары РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000 |
| Тип системы | Водяное охлаждение В2 (кольца орошения) |
| Материал трубопровода | Сталь 20, 09Г2С (возможно исполнение из нержавеющей стали) |
| Диаметр трубопровода | 50-100 мм (по гидравлическому расчету) |
| Диаметр отверстий | 4 мм |
| Шаг отверстий | 197 мм |
| Угол направления отверстий | 60° вниз к стенке резервуара |
| Количество секций | 2-4 (в зависимости от высоты РВС) |
| Рабочее давление | До 1,0 МПа (10 атм) |
| Интенсивность орошения (горящий РВС >12 м) | 0,75 л/с·м |
| Интенсивность орошения (горящий РВС ≤12 м) | 0,5 л/с·м |
| Интенсивность орошения (соседний РВС >12 м) | 0,3 л/с·м |
| Интенсивность орошения (соседний РВС ≤12 м) | 0,2 л/с·м |
| Защитное покрытие | Эпоксидная грунтовка + акрил-полиуретановая эмаль |
| Климатическое исполнение | У1, УХЛ1 по ГОСТ 15150-69 |
| Температура эксплуатации | от -60°C до +40°C |
| Срок службы | Не менее 25 лет |
| Гарантийный срок | 36 месяцев |
Расчет интенсивности орошения для колец орошения
Интенсивность орошения — ключевой параметр, определяющий эффективность системы водяного охлаждения. Расчет выполняется согласно СП 155.13130.2014.
📊 Для резервуаров высотой более 12 м
Горящий резервуар: 0,75 л/с·м
Негорящий соседний: 0,3 л/с·м
Пожар в обваловании: 1,1 л/с·м
* Интенсивность подачи воды (л/с на 1 метр длины окружности резервуара)
📊 Для резервуаров высотой 12 м и менее
Горящий резервуар: 0,5 л/с·м
Негорящий соседний: 0,2 л/с·м
Пожар в обваловании: 1,0 л/с·м
📐 Пример расчета для РВС-400
Диаметр РВС-400: 12 м. Длина окружности: L = π × D = 3,14 × 12 = 37,7 м.
Требуемый расход для горящего резервуара: Q = 0,75 × 37,7 = 28,3 л/с.
Требуемый расход для соседнего резервуара: Q = 0,3 × 37,7 = 11,3 л/с.
📄 Полный расчет
Преимущества колец орошения от Сальник-Урал
✅ Точное соответствие требованиям
Строгое соблюдение параметров перфорации (Ø4 мм, шаг 197 мм, угол 60°), что гарантирует равномерность орошения и эффективность пожаротушения.
🔩 Качественные материалы
Используем сертифицированный металлопрокат из стали 20 и 09Г2С, стойкий к давлению и коррозии.
🏭 Собственное производство
Полный контроль над процессом изготовления, от резки трубы до сверления отверстий на станках с ЧПУ.
📦 Комплексные решения
Изготовим не только кольца, но и комплект креплений, переходников, узлов подключения к магистрали и задвижек.
📄 Полная документация
Паспорт качества, сертификаты на материалы, руководство по эксплуатации, акт приемки ОТК.
🔧 Монтаж под ключ
Наши специалисты выполнят установку колец орошения на вашем объекте с составлением актов скрытых работ.
🚚 Доставка по России
Отправляем продукцию во все регионы РФ. Работаем с ПЭК, Деловыми Линиями, СДЭК, ЖелДорЭкспедицией.
⏱️ Соблюдение сроков
Изготавливаем в сроки, указанные в договоре. Отгрузка в день готовности.
🛡️ Гарантия качества
Гарантийный срок — 36 месяцев. Расчетный срок службы — не менее 25 лет.
Как заказать кольца орошения для резервуаров?
Процесс заказа колец орошения простой и занимает минимум времени. Мы работаем как с юридическими, так и с физическими лицами.
1️⃣ Оставьте заявку
Заполните форму на сайте или позвоните нам по телефону +7 (343) 207-77-78. Укажите тип резервуара (РВС-400 и т.д.) и требования к материалам.
2️⃣ Предоставьте документацию
Техническое задание, чертежи резервуара, требования нормативных документов (СП, ГОСТ).
3️⃣ Получите расчет
Наши инженеры выполнят гидравлический расчет и подготовят коммерческое предложение в течение 1 рабочего дня.
4️⃣ Заключите договор
Подписываем договор поставки, согласовываем сроки изготовления и отгрузки.
5️⃣ Оплатите заказ
Работаем с НДС и без НДС. Оплата по безналичному расчету. Предоплата от 30% до 50%.
6️⃣ Изготовление и отгрузка
Изготовление с контролем качества и доставка до вашего объекта. Срок изготовления — от 7 до 14 рабочих дней.
7️⃣ Монтаж под ключ (опционально)
Наши специалисты выполнят установку колец орошения на вашем объекте.
