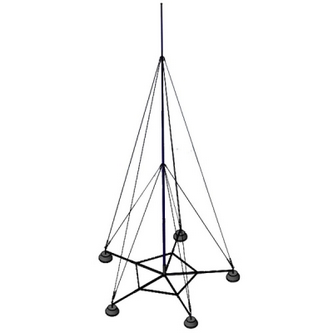

Производство телескопических стержневых молниеотводов для объектов Санкт-Петербурга и МО

⚡ Назначение и принцип молниезащиты

Молниеотвод стержневой телескопический — это активная система защиты зданий и сооружений от прямых попаданий молнии. Основная задача — перехватить грозовой разряд и безопасно отвести его ток в землю, защитив здание от повреждений.

**Принцип работы:**
1. Молниеприемник (острая вершина) перехватывает молнию на расстояние до 10 метров вверх
2. Ток проходит по проводнику (токоотводу) вниз вдоль стены
3. Ток рассеивается в контур заземления в земле (сопротивление ≤10 Ом)
4. Энергия разряда (до 300 000 ампер) распределяется в почву

Телескопическая конструкция позволяет регулировать высоту в зависимости от геометрии кровли. Утяжелители создают балластное крепление без необходимости сверления и заклёпок.

🔨 Конструктивные особенности и комплектация

Молниеотвод состоит из следующих основных элементов:

📋 Технические характеристики СО 153-34.21.122-2003

Основные параметры молниеотводов, производимых согласно российским стандартам:

📐 Расчёт зоны защиты молниеотвода

Зона защиты молниеотвода определяется по формулам РД 34.21.122-87:

**Основная формула:**
R = 1.5 × h (для зоны Б - норма для частных и коммерческих объектов)

где:
- R - радиус защиты от молниеотвода (метры)
- h - высота молниеотвода (метры)
- 1.5 - коэффициент (зависит от класса защиты)

**Примеры расчёта:**

При высоте 2 метра: R = 1.5 × 2 = **3 метра** (площадь защиты ≈ 28 м²)
При высоте 4 метра: R = 1.5 × 4 = **6 метров** (площадь защиты ≈ 113 м²)
При высоте 6 метров: R = 1.5 × 6 = **9 метров** (площадь защиты ≈ 254 м²)

**Для класса защиты I (объекты высокого риска):**
R = 1.0 × h (более строгий расчёт)

**Для класса защиты III (промышленные объекты низкого риска):**
R = 2.0 × h (менее строгий расчёт)

**Расчёт необходимой высоты молниеотвода:**
- Для защиты прямоугольного здания размером A × B: h = (A + B) / 3 / 1.5
- Типовой дом 10×15 м требует: h = (10+15)/3/1.5 = 5.6 м
- Рекомендуется устанавливать молниеотвод на 1 метр выше конька крыши

**Площадь защиты в зависимости от высоты:**
- 2 м: ≈28 м² (небольшой дом)
- 3 м: ≈63 м² (коттедж)
- 4 м: ≈113 м² (большой коттедж)
- 5 м: ≈177 м² (коммерческое здание)
- 6 м: ≈254 м² (промышленный объект)

🔧 Инструкция по монтажу и установке

Установка молниеотвода состоит из следующих этапов:

**1. Подготовка площадки (1-2 часа):**
- Выбрать место на крыше: максимально высокая точка
- Очистить кровлю от грязи и мусора
- Подготовить ровную площадку 400×400 мм

**2. Установка основания:**
- Разместить базовую площадку молниеотвода
- Расставить 4 утяжелителя по углам квадрата
- Проверить горизонтальность уровнем

**3. Установка и регулировка мачты:**
- Вставить мачту в гнездо основания
- Отрегулировать высоту: вытянуть нужное количество секций
- Проверить вертикальность отвесом (максимальное отклонение 5 мм)
- Зафиксировать фиксирующим винтом

**4. Подключение токоотвода:**
- Прикрепить наконечник токоотвода к верхней части мачты зажимом
- Пропустить кабель вдоль стены (зигзагом, минимум угла 90°)
- Закрепить кабель зажимами через каждые 0.5 м
- При проходе через кровлю использовать герметизирующую накладку

**5. Подключение к заземлению:**
- Прикрепить конец токоотвода к контуру заземления
- Сопротивление контура: не более 10 Ом

**6. Финальная проверка:**
- Визуально проверить целостность всех соединений
- Проверить надежность крепления утяжелителей
- Протестировать сопротивление цепи (не более 1 Ом на метр)

⚡ Система заземления для молниеотвода

Правильное заземление - самая важная часть системы молниезащиты:

**Требования к контуру заземления:**
- Сопротивление: **не более 10 Ом** при измерении летом
- Для объектов I класса: не более 4 Ом
- Для объектов III класса: не более 20 Ом

**Стандартное решение для индивидуального дома:**
Треугольный контур из медных электродов диаметром 14 мм:
- 3 электрода по 2 м (забиваются в землю)
- На расстояние 2-3 м друг от друга
- Соединённые между собой медной полоской 2×12 мм
- Закопаны на глубину 0.5-1.2 м в почву

**Типовые значения сопротивления грунтов:**
- Чёрная земля влажная: 10-50 Ом×м (хорошее)
- Суглинок: 50-200 Ом×м (среднее)
- Песок сухой: 500-3000 Ом×м (плохое)
- Скальные грунты: более 5000 Ом×м (требуется спецподготовка)

🛠️ Техническое обслуживание и проверки

Молниеотвод - это ответственная система, требующая регулярного обслуживания:

**Ежегодная проверка (весной перед грозовым сезоном):**
1. Визуальный осмотр мачты на коррозию и повреждения
2. Проверка герметичности стыков телескопических секций
3. Проверка целостности токоотвода на всём протяжении
4. Проверка надежности крепления утяжелителей

**Раз в 3 года (или после сильной грозы):**
- Омметром проверить сопротивление системы (не более 1 Ом на метр)
- Измерить сопротивление контура заземления (не более 10 Ом)
- Проверить целостность напольных контактов

**Раз в 5 лет:**
- Полная переоцинковка мачты (если коррозия более 20%)
- Замена токоотвода (если переломан или окислен)
- Ревизия контура заземления

**Срок замены компонентов:**
- Мачта оцинкованная: 20-25 лет
- Токоотвод медный: 30+ лет
- Контур заземления: 25-40 лет
- Утяжелители бетонные: 30+ лет
