- 🛡️ Материал: сталь 3, сталь 09Г2С (повышенная прочность)
- 🌡️ Рабочая температура: -60°C … +40°C (исполнение УХЛ)
- 🎨 Цвет: RAL 3020 (красный) — высокая заметность
- ⚙️ Дистанционное управление — безопасность оператора
- 📦 Масса: ≤ 800 кг (в сборе)
- 📄 Паспорт качества и сертификаты соответствия
- 🚚 Доставка по всей России
- ✅ Соответствие «Правилам безопасности в нефтяной и газовой промышленности»
Отбойный щит ПВО — что это такое?
Отбойный щит ПВО (противовыбросовое оборудование) — это специализированное защитное устройство, предназначенное для обеспечения безопасности обслуживающего персонала при проведении работ на устье скважины в условиях нефтегазопроявления. Щит устанавливается на буровых установках, нефтяных и газовых месторождениях, обеспечивая надежную защиту операторов от выбросов нефти, газа и других опасных факторов.
Назначение и область применения отбойного щита ПВО
Отбойный щит ПВО является обязательным элементом системы безопасности при проведении буровых и ремонтных работ на скважинах. Он обеспечивает защиту персонала от воздействия высокого давления, выбросов нефти и газа, а также от падающих предметов.
🛡️ Защита персонала
Обеспечивает безопасность персонала при аварийных ситуациях, связанных с выбросами нефти и газа. Защищает от давления струй и механических воздействий.
🏭 Буровые установки
Используется на всех типах буровых установок для наземного и морского бурения. Устанавливается на устье скважины. Подробнее об установке на буровой читайте в статье «<a href="/otboynyy-shit-na-burovoy" style="color:#e94560; font-weight:600;">Отбойный щит на буровой установке</a>».
🛢️ Нефтяные и газовые месторождения
Применяется на всех этапах освоения месторождений — от бурения до эксплуатации и капитального ремонта скважин.
⚠️ Аварийные ситуации
Обеспечивает безопасность персонала при аварийных ситуациях, связанных с выбросами нефти и газа, позволяя проводить ликвидацию аварий без риска для жизни.
🔧 Ремонтные работы
Используется при проведении капитального и текущего ремонта скважин, обеспечивая защиту персонала от возможных нефтегазопроявлений.

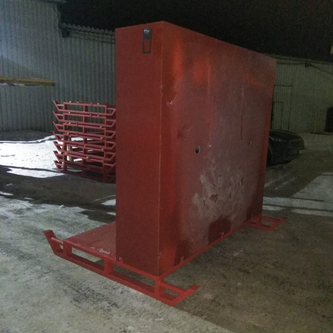

Конструктивные особенности отбойного щита ПВО
Отбойный щит ПВО представляет собой сборную металлическую конструкцию, обеспечивающую надежную защиту и удобство эксплуатации в полевых условиях.

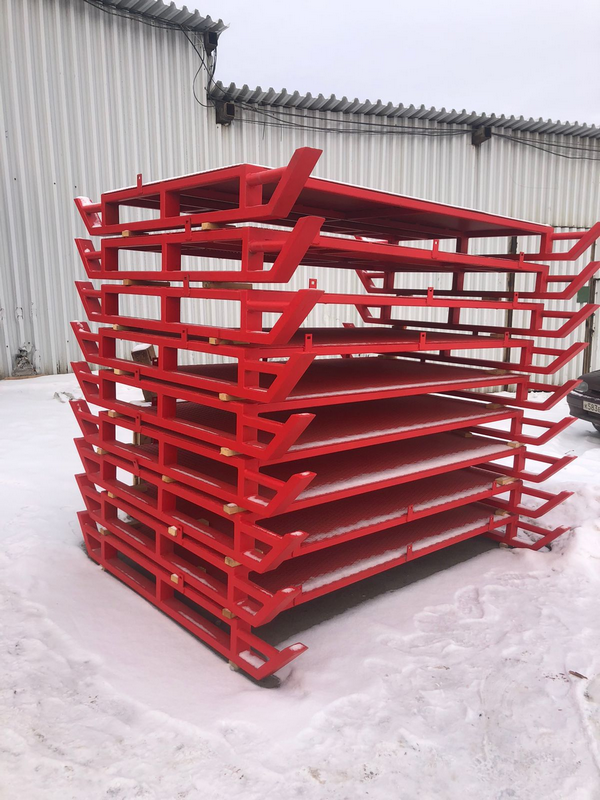

🏗️ Платформа основания
Обеспечивает устойчивость и свободное перемещение щита в полевых условиях. Оснащена креплениями для фиксации на буровой площадке.
🛡️ Козырек (навес)
Для дополнительной защиты от падающих предметов с высоты. Изготавливается из стали толщиной 5 мм.
📦 Боковые панели
Шириной не менее 0,5 м, обеспечивающие защиту с боковых направлений. Предотвращают воздействие струй под углом.
⚙️ Дистанционный вал и карданы
Обеспечивают надежную передачу крутящего момента на расстояние до 10 метров. Состоит из двух валов по 5000 мм и 4 карданов. Подробнее о комплектации смотрите в статье «<a href="/otboynyy-shit-so-shturvalami" style="color:#e94560; font-weight:600;">Отбойный щит со штурвалами и карданами</a>».

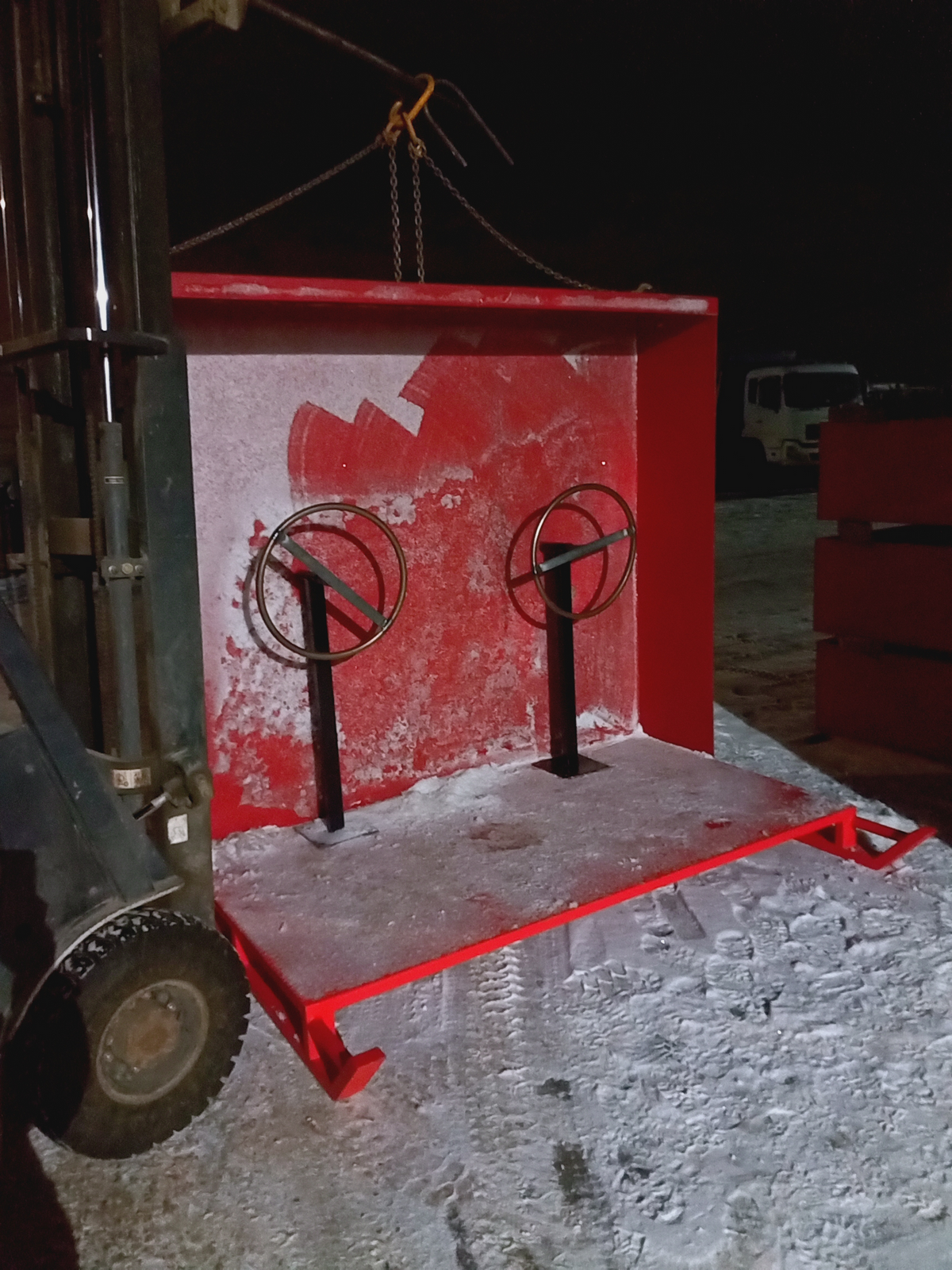

🎮 Штурвалы
Для дистанционного управления оборудованием скважины. Позволяют управлять задвижками и другими элементами с безопасного расстояния.
🔧 Ремонтопригодность
Конструкция обеспечивает легкий доступ к узлам и механизмам для обслуживания и ремонта. Все соединения разборные.
🎨 Антикоррозионная защита
Поверхности окрашены эмалью RAL 3020 (красный) с предварительной грунтовкой. Обеспечивает защиту от коррозии в агрессивных средах.
✅ Соответствие стандартам
Соответствует требованиям «Правил безопасности в нефтяной и газовой промышленности» и другим нормативным документам. Подробнее о требованиях читайте в статье «<a href="/trebovaniya-k-otboynym-shitam-pvo" style="color:#e94560; font-weight:600;">Требования к отбойным щитам ПВО</a>».
Технические характеристики отбойного щита ПВО
| Параметр | Значение | Стандарт/Примечание |
|---|---|---|
| Материал изделия | Сталь 3, Сталь 09Г2С | ГОСТ 1050-88, ГОСТ 19281-89 |
| Толщина панелей и навеса | 5±0,2 мм | Минимальная толщина |
| Длина дистанционного вала | 10000 мм (2×5000 мм) | По техническому заданию |
| Рабочая температура | -60°C … +40°C | Диапазон эксплуатации |
| Климатическое исполнение | УХЛ | ГОСТ 15150-69 |
| Габаритные размеры (Д×Ш×В) | 3600×2000×2330 мм | Типовые размеры. Подробнее о <a href="/razmery-otboynogo-shita-pvo" style="color:#e94560; font-weight:600;">размерах отбойного щита ПВО</a>. |
| Масса в сборе | ≤ 800 кг | С крепежом |
| Цвет наружных поверхностей | RAL 3020 (красный) | По требованию заказчика |
| Количество карданов | 4 шт. | В комплекте поставки |
| Количество штурвалов | 2 шт. | В комплекте поставки |
Комплектность поставки отбойного щита ПВО
Отбойный щит ПВО поставляется в собранном виде и готов к установке на объекте.
| Наименование | Кол-во |
|---|---|
| Отбойный щит ПВО (собранный) | 1 шт. |
| Дистанционных вала (5000 мм) | 2 шт. |
| Кардана (соединительные) | 4 шт. |
| Штурвала | 2 шт. |
| Паспорт изделия | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Сертификат соответствия | 1 экз. |
| Руководство по обслуживанию | 1 экз. |
Преимущества отбойных щитов ПВО от Сальник-Урал
✅ Соответствие стандартам
Все изделия соответствуют требованиям ГОСТ, СНиП и «Правилам безопасности в нефтяной и газовой промышленности». Полная сертификация.
🔩 Качественные материалы
Используем сталь 3 и 09Г2С по ГОСТ, обеспечивающую прочность и долговечность конструкции. Работает при температурах до -60°C.
✏️ Индивидуальный подход
Изготовление по техническим заданиям заказчика, возможность изменения габаритов, цвета и комплектации.
🔧 Ремонтопригодность
Конструкция обеспечивает легкий доступ к узлам и механизмам для обслуживания. Быстрая замена изношенных элементов.
🌡️ Все климатические зоны
Рабочая температура от -60°C до +40°C позволяет использовать щиты в любых регионах России — от Крайнего Севера до южных месторождений.
📄 Полная документация
Паспорт качества, сертификаты, инструкции по эксплуатации и обслуживанию. Полный пакет для сдачи надзорным органам.
🚚 Доставка по России
Отправляем продукцию во все регионы РФ. Работаем с транспортными компаниями.
🏭 Собственное производство
Изготовление на современном оборудовании в Екатеринбурге. Полный контроль качества на всех этапах.
Цены на отбойные щиты ПВО
Стоимость отбойного щита ПВО зависит от габаритов, материала и комплектации. Мы предлагаем гибкую систему скидок для оптовых заказов.
| Тип исполнения | Габариты (Д×Ш×В), мм | Материал | Цена, руб. (с НДС) |
|---|---|---|---|
| Стандартное | 3600×2000×2330 | Сталь 3 + грунтовка + эмаль | от 120 000 ₽ |
| Усиленное (северное) | 4000×2200×2500 | Сталь 09Г2С + грунтовка + эмаль | от 180 000 ₽ |
| С увеличенными валами | 3600×2000×2330 | Сталь 3 + грунтовка + эмаль | от 150 000 ₽ |
| С дополнительными панелями | по требованию | Сталь 3 / 09Г2С | по запросу |
| По чертежам заказчика | любые | Любой материал | по запросу |
Полный комплект документации
📘 Паспорт изделия
Технический паспорт с характеристиками, результатами испытаний и заводским номером.
📖 Руководство по эксплуатации
Инструкции по монтажу, использованию и обслуживанию. Подробные схемы и чертежи.
📜 Сертификаты соответствия
Документы о соответствии стандартам и правилам безопасности в нефтегазовой промышленности.
🔧 Руководство по обслуживанию
Программа и график ТО, регламенты обслуживания, перечень запасных частей.
📐 Сборочные чертежи
Деталировка всех узлов и элементов конструкции для удобства сборки и ремонта.
