- ✅ Нагрузка на стеллаж: до 500 т
- ✅ Материал: углеродистая сталь / сталь 09Г2С
- ✅ Защита изоляции труб (деревянные брусья, резиновые ленты)
- ✅ Возможность болтовой или сварной сборки
- ✅ Модификация под любые геометрические параметры
- ✅ Доставка по всей территории России
- ✅ Изготовление по чертежам заказчика
Назначение и область применения стеллажей для НКТ
Стеллаж для насосно-компрессорных труб (НКТ) — это специализированная металлическая конструкция, предназначенная для хранения, сортировки и выдачи труб при текущем и капитальном ремонте скважин, а также для организации складского хранения трубной продукции на нефтегазовых объектах. Стеллажи обеспечивают безопасное и удобное размещение труб, предотвращая их деформацию, загрязнение и повреждение резьбовых соединений .
Конструктивные особенности

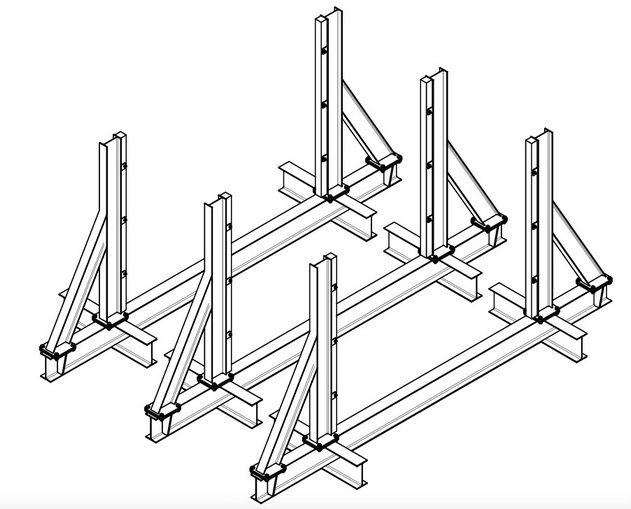

Стеллажи для НКТ представляют собой ячеистую металлическую конструкцию, состоящую из основания, вертикальных стоек и грузовых лап (балок). В зависимости от модели, стеллажи могут быть стационарными (устанавливаются на фундамент) или передвижными (на санях-полозьях с убирающимися колёсными опорами).
Грузовые лапы (полки)
Несущие балки, на которые укладываются трубы. Выполняются под углом 1-2° к горизонтали для обеспечения скатывания труб к приёмному жёлобу. Количество лап — от 5 и более на каждый стеллаж.
Технические характеристики
| Параметр | Значение |
|---|---|
| Нагрузка на стеллаж | до 500 т |
| Длина стеллажа | равна или больше длины стандартных НКТ (до 12 м) |
| Высота стойки | Индивидуально (1,5–3 м) |
| Диаметр хранимых труб | 60, 73, 89, 114 мм |
| Материал | Углеродистая сталь, сталь 09Г2С |
| Климатическое исполнение | УХЛ1, ХЛ1 (до -60°C) |
| Температура эксплуатации | от -40°C до +40°C |
| Способ сборки | Болтовой / сварной |
| Защита изоляции труб | Деревянный брус 100х100 мм, резиновая лента 100х5 мм |
Преимущества стеллажей для НКТ
Надёжность и безопасность
Стеллажи изготавливаются в соответствии с Правилами безопасности в нефтяной и газовой промышленности (ПБ 08-624-03). Усиленные стойки исключают опрокидывание .
Регулировка по высоте
Обеспечивается компенсация разницы в высоте кустового основания и фонтанной арматуры скважины .
Долговечность
Изготовление из высокопрочной стали 09Г2С обеспечивает устойчивость к коррозии и механическим нагрузкам .
Противокоррозионная защита
Грунтовка и окраска для работы в агрессивных средах.
Возможность модификации
Изменение геометрических параметров, количества лестниц, типа сборки под задачи заказчика .
Модификации и варианты исполнения
Стационарные стеллажи
Устанавливаются на бетонный фундамент. Используются для долгосрочного хранения труб на складах и базах.
Передвижные стеллажи (на санях)
Устанавливаются на сани-полозья с убирающимися колёсными опорами. Используются на кустовых площадках для проведения спускоподъёмных операций .
Стеллажи с защитой изоляции
В местах соприкосновения труб с металлическими элементами устанавливаются деревянные брусья или резиновые ленты .
